ISM3018D
网管型工业交换机

18口网管型工业以太网交换机，2千兆光口 + 16百兆电口，高密接入与冗余环网

获取报价
立即购买

ISM3018D
网管型工业交换机

18口网管型工业以太网交换机，2千兆光口 + 16百兆电口，高密接入与冗余环网

获取报价
立即购买

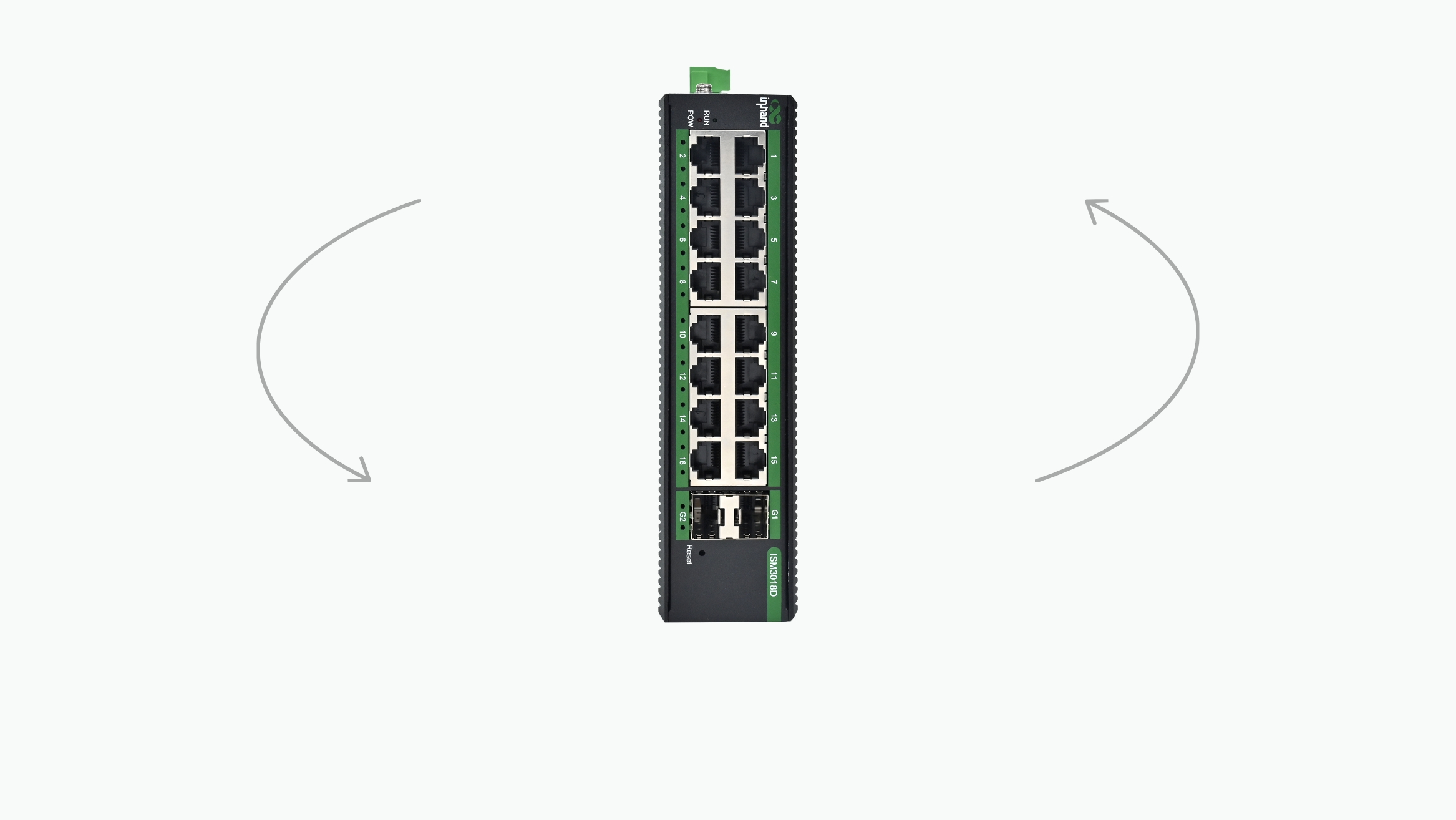

产品图

18口网管工业交换机 / 2光16电宽温冗余

工业图标

坚固设计

金属外壳，无风扇自然冷却，IP40 防护等级，适应工业现场部署

宽温图标

宽域适应

支持 -40 ~ +80℃ 宽温与 DC 12-52V 宽压输入，双电源冗余备份

全球网络图标

高密接入

16个百兆电口 + 2个千兆 SFP 光口，满足现场高密度终端接入

多协议图标

网络冗余

支持 STP/RSTP/MSTP 与工业环网协议 ERPS，保障链路可靠性

视图维护图标

便捷运维

支持 Web、CLI、SNMP v1/v2c/v3 管理，支持 RMON 与端口镜像

  • 核心技术参数
    交换性能 12.8 Gbps 交换容量，9.5 Mpps 包转发率，4K MAC
    尺寸 / 重量 175.6 × 135 × 45.5 mm / 0.7 kg
    环境 工作温度 -40 至 +80 ℃，IP40
    电源 DC 12-52 V，双电源冗余备份，< 12 W
    电磁兼容 EN61000-4-2/3/4/5/6 Level 3；EMI：FCC Part 15、CISPR (EN55032) Class A
    端口 2 × 1000Base-X 光口（SFP）+ 16 × 10/100BaseT(X) 电口
    类型 二层网管型工业以太网交换机
    认证 CE、FCC、ROHS
  • 物理性能
    外壳 金属外壳，IP40 防护等级
    存储温度 -40 °C \~ +85 °C
    安装方式 DIN 导轨式、壁挂式安装
    尺寸 (W × D × H) 175.6 mm × 135 mm × 45.5 mm
    工作温度 -40 °C \~ +80 °C
    散热方式 自然冷却，无风扇
    湿度 5 \~ 95%（无凝露）
    重量 0.7 kg
    防护等级 IP40
  • 接口
    LED 指示灯 电源指示灯（PWR）、接口指示灯（电口、光口 Link/ACT）
    RJ45 端口 10/100M 自动侦测，全/半双工，MDI/MDI-X 自适应
    光纤端口 1000Base-FX 端口（SFP）
    端口 16 × RJ45 + 2 × 光纤接口
  • 硬件性能
    MAC 地址表 4K
    交换容量 12.8 Gbps
    交换延迟 <10 μs
    包转发率 9.5 Mpps
    处理方式 存储转发
  • 以太网标准
    VLAN 与优先级 IEEE 802.1Q-VLAN Tagging、IEEE 802.1p-Class of Service
    以太网 IEEE 802.3-10BaseT、IEEE 802.3u-100BaseTX、IEEE 802.3x-Flow Control、IEEE 802.3z-1000BaseX
    生成树 IEEE 802.1D-STP、IEEE 802.1w-RSTP
    端口认证 IEEE 802.1X-Port Based Network Access Control
    链路发现 IEEE 802.1ab（LLDP）
  • 电源参数
    功耗 < 12 W
    反极性保护 支持
    工作电压 DC 12-52 V（双电源冗余备份）
    接入端子 凤凰端子
  • 电磁特性
    EMI FCC Part 15；CISPR (EN55032) Class A
    EMS EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3
  • 机械环境
    冲击 IEC 60068-2-27
    自由落体 IEC 60068-2-32
    震动 IEC 60068-2-6
  • 认证
    认证 CE、FCC、ROHS
  • 质量保证
    MTBF 300,000 小时
    质保期 5 年
  • 冗余
    工业环网 ERPS
    环网协议 STP / RSTP / MSTP
  • VLAN
    VLAN 基于端口的 VLAN、IEEE 802.1Q VLAN
  • QoS
    优先级与队列 IEEE 802.1p/1Q、TOS/DiffServ
    端口汇聚 支持
    端口流控 支持
    端口限速 支持
  • 组播
    组播过滤 IGMP Snooping、MLD Snooping
  • 风暴抑制
    风暴抑制 广播风暴抑制、组播风暴抑制、未知单播风暴抑制
  • 网络安全
    地址绑定 MAC 地址绑定
    认证 IEEE 802.1X、RADIUS、HTTPS
    访问控制 ACL 访问控制列表
  • 网络管理
    SNMP SNMP v1 / v2c / v3
    管理方式 Web、CLI（Console）、Telnet/SSH
    网络监控 RMON
  • 诊断
    诊断方式 指示灯、日志管理、端口镜像、接口状态监控
正在获取资源...

标准包装*

  • ISM3018D 网管型工业交换机 *1

*实际包装内容可能因订购型号或配置不同而有所差异。

联系我们，了解包装详情。

规格参数
  • 核心技术参数
    交换性能 12.8 Gbps 交换容量，9.5 Mpps 包转发率，4K MAC
    尺寸 / 重量 175.6 × 135 × 45.5 mm / 0.7 kg
    环境 工作温度 -40 至 +80 ℃，IP40
    电源 DC 12-52 V，双电源冗余备份，< 12 W
    电磁兼容 EN61000-4-2/3/4/5/6 Level 3；EMI：FCC Part 15、CISPR (EN55032) Class A
    端口 2 × 1000Base-X 光口（SFP）+ 16 × 10/100BaseT(X) 电口
    类型 二层网管型工业以太网交换机
    认证 CE、FCC、ROHS
  • 物理性能
    外壳 金属外壳，IP40 防护等级
    存储温度 -40 °C \~ +85 °C
    安装方式 DIN 导轨式、壁挂式安装
    尺寸 (W × D × H) 175.6 mm × 135 mm × 45.5 mm
    工作温度 -40 °C \~ +80 °C
    散热方式 自然冷却，无风扇
    湿度 5 \~ 95%（无凝露）
    重量 0.7 kg
    防护等级 IP40
  • 接口
    LED 指示灯 电源指示灯（PWR）、接口指示灯（电口、光口 Link/ACT）
    RJ45 端口 10/100M 自动侦测，全/半双工，MDI/MDI-X 自适应
    光纤端口 1000Base-FX 端口（SFP）
    端口 16 × RJ45 + 2 × 光纤接口
  • 硬件性能
    MAC 地址表 4K
    交换容量 12.8 Gbps
    交换延迟 <10 μs
    包转发率 9.5 Mpps
    处理方式 存储转发
  • 以太网标准
    VLAN 与优先级 IEEE 802.1Q-VLAN Tagging、IEEE 802.1p-Class of Service
    以太网 IEEE 802.3-10BaseT、IEEE 802.3u-100BaseTX、IEEE 802.3x-Flow Control、IEEE 802.3z-1000BaseX
    生成树 IEEE 802.1D-STP、IEEE 802.1w-RSTP
    端口认证 IEEE 802.1X-Port Based Network Access Control
    链路发现 IEEE 802.1ab（LLDP）
  • 电源参数
    功耗 < 12 W
    反极性保护 支持
    工作电压 DC 12-52 V（双电源冗余备份）
    接入端子 凤凰端子
  • 电磁特性
    EMI FCC Part 15；CISPR (EN55032) Class A
    EMS EN61000-4-2 (ESD), Level 3 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 3 EN61000-4-5 (Surge), Level 3 EN61000-4-6 (CS), Level 3
  • 机械环境
    冲击 IEC 60068-2-27
    自由落体 IEC 60068-2-32
    震动 IEC 60068-2-6
  • 认证
    认证 CE、FCC、ROHS
  • 质量保证
    MTBF 300,000 小时
    质保期 5 年
  • 冗余
    工业环网 ERPS
    环网协议 STP / RSTP / MSTP
  • VLAN
    VLAN 基于端口的 VLAN、IEEE 802.1Q VLAN
  • QoS
    优先级与队列 IEEE 802.1p/1Q、TOS/DiffServ
    端口汇聚 支持
    端口流控 支持
    端口限速 支持
  • 组播
    组播过滤 IGMP Snooping、MLD Snooping
  • 风暴抑制
    风暴抑制 广播风暴抑制、组播风暴抑制、未知单播风暴抑制
  • 网络安全
    地址绑定 MAC 地址绑定
    认证 IEEE 802.1X、RADIUS、HTTPS
    访问控制 ACL 访问控制列表
  • 网络管理
    SNMP SNMP v1 / v2c / v3
    管理方式 Web、CLI（Console）、Telnet/SSH
    网络监控 RMON
  • 诊断
    诊断方式 指示灯、日志管理、端口镜像、接口状态监控
正在获取资源...

标准包装*

  • ISM3018D 网管型工业交换机 *1

*实际包装内容可能因订购型号或配置不同而有所差异。

联系我们，了解包装详情。

常见问题解答

ISM3018D 是什么产品？

ISM3018D 是映翰通推出的二层网管型工业以太网交换机，专为工厂自动化、智能交通、视频监控及其他工业应用领域设计。采用低功耗、无风扇设计，金属外壳、IP40 防护等级，支持 -40 ~ +80℃ 工作温度，具备良好的 EMC 电磁兼容性能。

ISM3018D 的温度和防护参数如下：

  • 工作温度：-40 ℃ ~ +80 ℃
  • 存储温度：-40 °C ~ +85 °C
  • 湿度：5% ~ 95%（无凝露）
  • 防护等级：IP40
  • 散热方式：自然冷却，无风扇

ISM3018D 的电磁兼容和认证如下：

  • EMI：FCC Part 15；CISPR (EN55032) Class A
  • EMS：EN61000-4-2（ESD）、EN61000-4-3（RS）、EN61000-4-4（EFT）、EN61000-4-5（Surge）、EN61000-4-6（CS），各项均为 Level 3
  • 认证：CE、FCC、ROHS

ISM3018D 采用 DC 12-52V 工作电压，支持双电源冗余备份，接入端子为凤凰端子。功耗 < 12 W。支持反极性保护。
